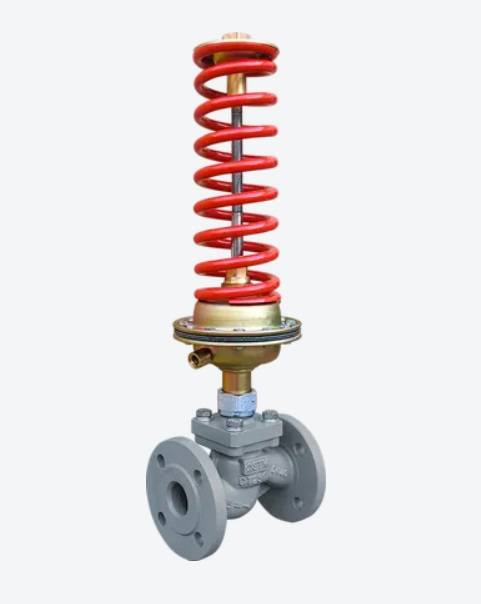

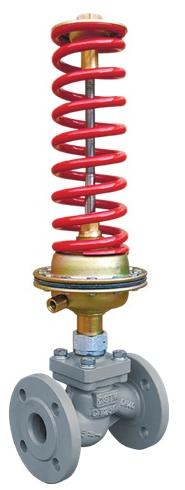

Регулятор давления «после себя» (УРРД-НО-РД)

предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.

Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления. При полностью закрытом затворе клапан регулятора имеет относительную утечку не более 0,1% от Кvy.

Регулятор давления работает только при постоянном расходе среды через регулятор.

Производитель

ЭНЕРГОТЕХНОМАШ

Описание

Отзывы и вопросы

Сервис

Простое обслуживание - Конструкция регулятора позволяет легко заменить седло и исполнительный механизм.

Точность настройки регулятора - Подшипник под настроечной гайкой обеспечивает плавную настройку

Комплектация - С регулятором поставляется комплект монтажных частей

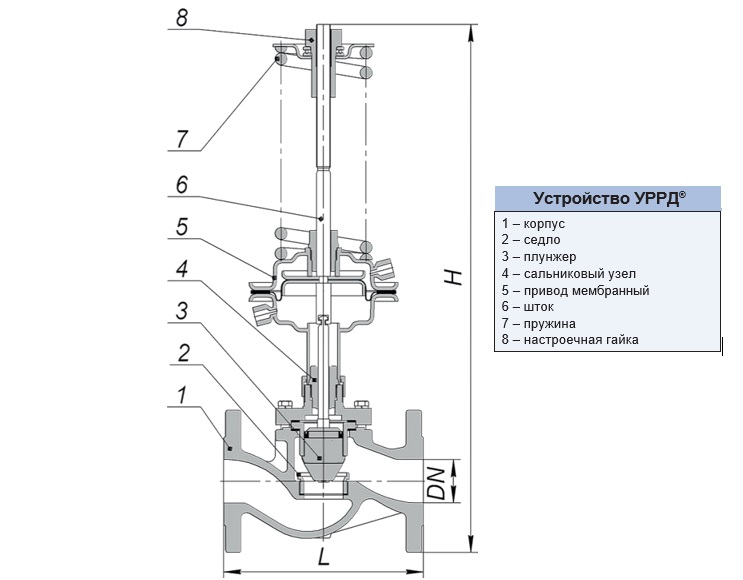

Технические характеристики и размеры УРРД-НО-РД
Исполнение	Односедельное регулирующее
Номинальный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность, Кvу, м3/ч	0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Номинальное давление, РN, МПа	1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа	0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Относительная утечка в затворе, не более	0,1% от Kvy
Тип соединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда	Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150
Высота, max, H, мм	610	630	630	665	680	690	710	730	780	965	1000	1200	1500	1950
Строительная длина, max, L, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, кг	16	18	19	22	26	28	35	42	56	70	135	170	290	390

Материалы основных деталей регуляторов
Корпус клапана	Чугун СЧ 25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н9ТЛ (GX10СrNi18-8)
	РN 1,6 МПа	РN 1,6; 2,5; 4,0* МПа	РN 1,6; 2,5; 4,0* МПа	РN 1,6; 2,5; 4,0 МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение штока**	Этилен-пропиленовый каучук (EPDM) , Фторкаучук (FPM)**
Уплотнение в затворе	«Металл по металлу»

* изготовление по специальному заказу

** в зависимости от рабочей среды
