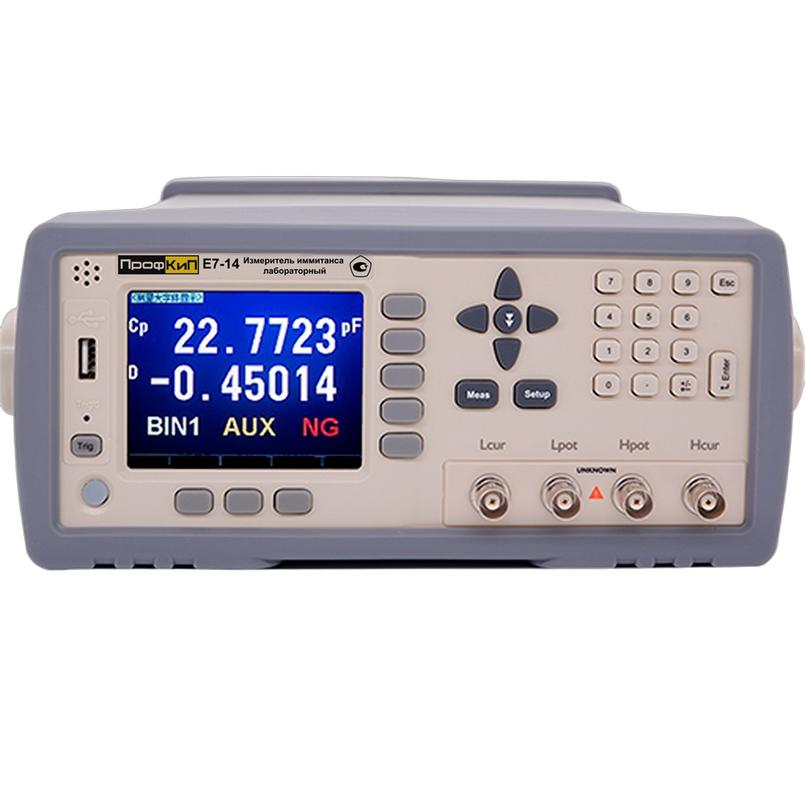

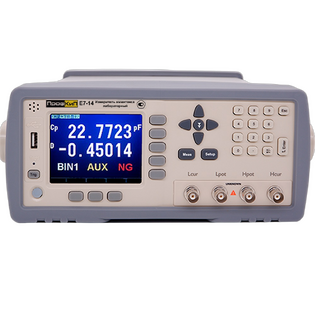

ПрофКиП Е7-14 измеритель иммитанса (RLC) лабораторный
- доставка курьером Boxberry (от 300 рублей)
- пункт выдачи Boxberry (от 300 рублей)
- по России , через ТК (от 300 рублей)
| Производитель | ПрофКиП |
| Назначение измерителя иммитанса лабораторного ПрофКиП Е7-14 | ||
| Измерители иммитанса лабораторные ПрофКиП Е7-14 предназначены для измерений параметров пассивных элементов электрической цепи (полное электрическое сопротивление, активное и реактивное электрическое сопротивления, электрическая емкость, индуктивность, угол фазового сдвига, тангенс угла потерь, электрическая добротность) в лабораторных, цеховых условиях, ремонтных мастерских. Измерители могут обеспечивать автоматическую и ручную установку пределов измерения, а также автоматический и ручной выбор вида эквивалентной схемы с выводом результатов измерения на цифровые шестиразрядные индикаторы цветного дисплея. Изделия обеспечивают возможность подключения к внешнему персональному компьютеру с использованием разъёмов USB type B; а так же возможность записи информации с дисплея на внешний накопитель, подключаемый через интерфейс USB type A. Приборы имеют возможность работы в режиме компаратора (отбраковки элементов) в заводских условиях по ранее заданным допустимым значениям параметров.
| ||
| Особенности измерителя иммитанса лабораторного ПрофКиП Е7-14 | ||
| • Частота тестового сигнала: 50 Гц - 200 кГц (37 точек) • Базовая точность: 0,1 % • Измеряемые параметры: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, R-X, Z-θrad, Z-θdeg, DCR • Контролируемые параметры: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% • Автоматический ручной и номинальный режим выбора диапазона • Функция калибровки • Выходной импеданс 30 Ом, 50 Ом, 100 Ом • Функция калибровки • Уровень тестового сигнала: 0,01 - 2 В (шаг 10 мВ) • Скорость измерения: 30/10/6/3 измерений в секунду, усреднение 1 - 256 раз • Коррекция холостого хода/короткого замыкания 3-точечная калибровка по частоте и нагрузке • 3-точечная калибровка по частоте и нагрузке • RS-232C, Exhandler, USB-порт (до 10000 записей) • Автоматический выбор LCR • Дисплей: 3,5-дюймовый TFT-LCD дисплей, разрядность: 6 знаков (99999)
| ||
Основные метрологические и технические характеристики измерителя иммитанса лабораторного ПрофКиП Е7-14
| Наименование характеристики | Значение | |||||||||||
| Диапазон рабочих частот, Гц | от 50 до 2·105 | |||||||||||
| Пределы допускаемой относительной погрешности установки частоты, % | ±0,01 | |||||||||||
| Диапазон измерений: | ||||||||||||
| - электрического сопротивления переменного тока, Ом | от 0,01 до 99,9999∙106 | |||||||||||
| - электрического сопротивления постоянного тока, Ом | от 0,01 до 99,9999∙106 | |||||||||||
| - угла фазового сдвига, градус | от -179,999 до +179,999 | |||||||||||
| - угла фазового сдвига, радиан | от -3,14159 до +3,14159 | |||||||||||
| - электрической емкости, Ф | от 1∙10-12 до 0,1 | |||||||||||
| - индуктивности, Гн | от 1∙10-6 до 9,9999∙103 | |||||||||||
| - тангенса угла потерь | от 0,0001 до 9,99999 | |||||||||||
| - электрической добротности | от 1 до 300 | |||||||||||
| Пределы допускаемой относительной погрешности измерений электрического сопротивления переменного тока, электрической емкости, индуктивности, % | | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь: | ||||||||||||
| - Dx ≤0,1 |  | |||||||||||
| - Dx >0,1 |  | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений электрической добротности, если Qx·De <1 |  | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус |  | |||||||||||
| Пределы допускаемой абсолютной погрешности измерений активных элементов электрического сопротивления, при Dх ≤0,1, Ом: | ||||||||||||
| - параллельная схема замещения |  | |||||||||||
| - последовательная схема замещения |  | |||||||||||
| Пределы допускаемой относительной погрешности измерений сопротивления постоянного тока, %: | ±0,1 | |||||||||||
| Уровень тест-сигнала: | ||||||||||||
| - напряжение постоянного тока, В | ±1 | |||||||||||
| - напряжение переменного тока, В | от 0,01 до 2 | |||||||||||
| - сила переменного тока, мА | от 0,1 до 20 | |||||||||||
| Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В | ±0,1·Uвых | |||||||||||
| Диапазон показаний: | ||||||||||||
| - электрического сопротивления переменного тока, Ом | от 0,00001 до 99,9999∙106 | |||||||||||
| - электрического сопротивления постоянного тока, Ом | от 0,00001 до 99,9999∙106 | |||||||||||
| - электрической емкости, Ф | от 0,00001∙10-12 до 0,999999 | |||||||||||
| - индуктивности, Гн | от 0,00001∙10-9 до 99999,99 | |||||||||||
| - тангенса угла потерь | от 0,00001 до 9,99999 | |||||||||||
| - электрической добротности | от 0,00001 до 99999,9 | |||||||||||
| Технические характеристики | ||||||||||||
| Габаритные размеры (ширина×высота×глубина), мм | 264×107×350 | |||||||||||
| Масса, кг, не более | 3,5 | |||||||||||
| Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В | от 90 до 260 | |||||||||||
| Нормальные условия измерений: | ||||||||||||
| – температура окружающего воздуха, °С | от +18 до +28 | |||||||||||
| – относительная влажность воздуха, %, не более | 65 | |||||||||||
| Условия эксплуатации: | ||||||||||||
| – температура окружающего воздуха, °С | от 10 до 40 | |||||||||||
| – относительная влажность воздуха при температуре окружающего воздуха 23
