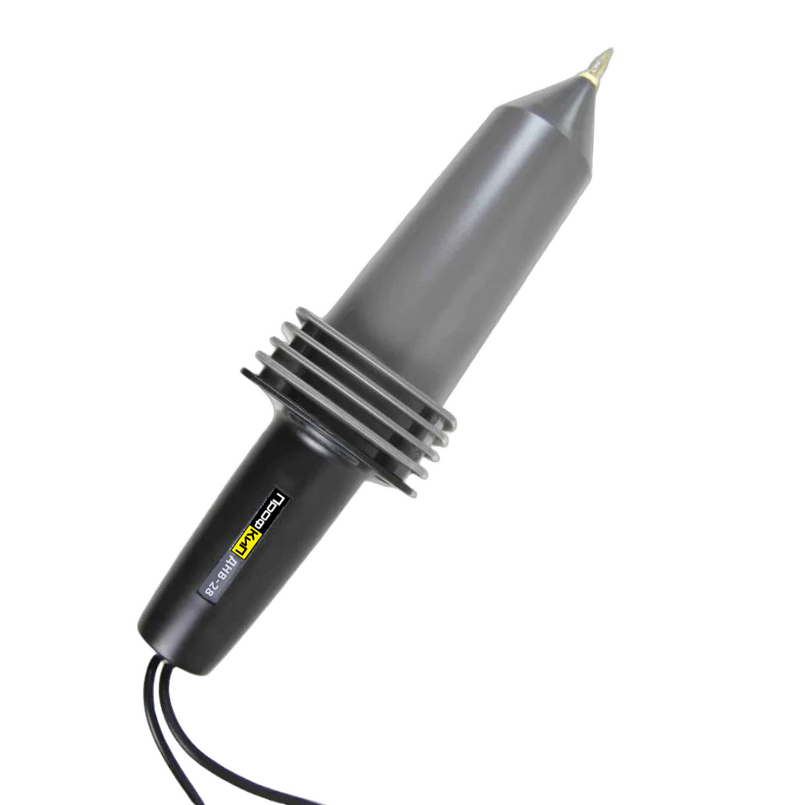

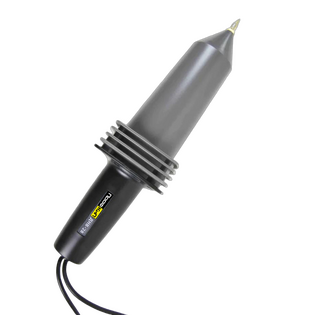

ПрофКиП ДНВ-28 делитель напряжения высоковольтный (28кВ, 75МГц)

Версия для печати

Арт. ДНВ-28

192 500 ₽

Доставка по городу от 300 рублей

доставка курьером Boxberry (от 300 рублей)
пункт выдачи Boxberry (от 300 рублей)
по России , через ТК (от 300 рублей)

узнать подробнее о условиях и сроках доставки

Производитель

ПрофКиП

Описание

Отзывы и вопросы

Сервис

Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-28
Делитель напряжения высоковольтный ПрофКиП ДНВ-28 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.





Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-28
Полоса пропускания	75МГц
Коэффициент деления	1:1000
Максимальное входное напряжение	28кВ
Точность	3%

Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-28

Наименование характеристики	Значение
Полоса пропускания, МГц	от 0 до 75
Коэффициент деления (преобразования)	1:1000
Пределы допускаемой относительной погрешности коэффициента деления, %	3
	3
Входное сопротивление, МОм	500
Входная емкость, пФ	1,7
Максимальное значение входного напряжения, кВ:
Максимальное значение входного напряжения, кВ:
DC	0 - 28
AC: импульсный сигнал	≤ 20
AC: синусоидальный сигнал	≤ 20 rms
Время нарастания,нс	1,8
Максимальный ток нагрузки, мкА	56
Шум	≥ 60 дБ (1 кГц)
Шум	≥ 50 дБ (1 МГц)
Рабочие условия применения:
– температура окружающего воздуха, С	от +15 до +35
– относительная влажность окружающего воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 94 до 107
Масса, кг, не более	0,5
Габаритные размеры, мм не более
диаметр	85
длина	350


Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-28
Делитель напряжения высоковольтный ПрофКиП ДНВ-28	1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах	1 шт.
Навинчивающийся крючок для удобного захвата проводников	1 шт.
Заземляющий кабель с зажимом типа «крокодил»	1 шт.
Отвертка для настройки компенсации пробника	1 шт.
Высоковольтная изоляционная головка	1 шт.
Инструкция по эксплуатации	1 экз.
